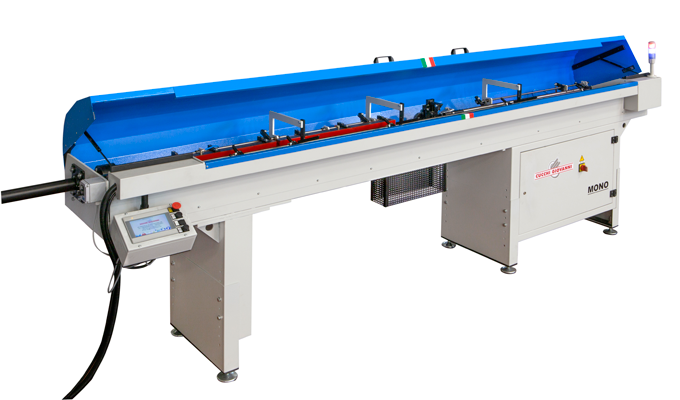

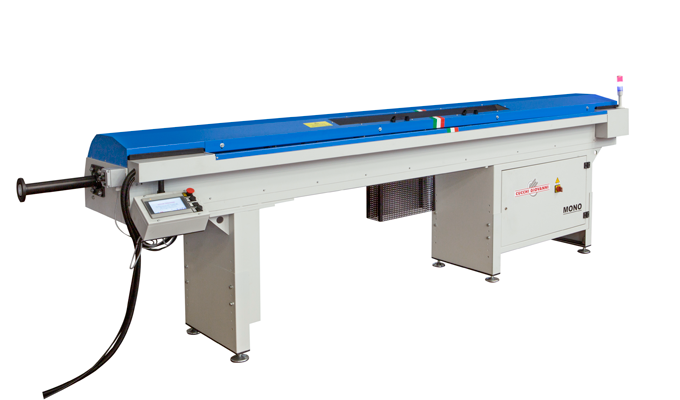

MONO

CARICATORE AUTOMATICO DI BARRE PER TORNI A TESTA FISSA E FANTINA MOBILE

• • Evoluzione alimentazione monomandrino

    Nuova soluzione tecnologica sviluppata dalla Cucchi Giovanni per l’alimentazione dei torni a testa fissa e fantina mobile.

    NUOVA TECNOLOGIA
    Nuovo centratore di barre rotante adattabile a diversi diametri. Il canale guida viene lubrificato attraverso il ricircolo della stessa emulsione/olio utilizzato dal tornio.

    MAGAZZINO BARRE
    Magazzino a barre interno di 320 mm a piano sporgente dal caricatore per un’alimentazione barre continua, senza eccessivi sforzi.

    DIAMETRI BARRA CARICABILI
    A seconda dei modelli può essere da 3 mm fino a 42 mm.

    LUNGHEZZA UTILE BARRA (MAX)
    Standard 3300, 4100 mm. Diverse misure su richiesta.



    INTRODUZIONE BARRA NEL MANDRINO
    Movimentazione barra tramite motore brushless con motoriduttore dotato di asse elettronico di sincronismo per autoapprendimento posizione. Estrattore/introduttore barra, nella pinza del caricatore, di tipo autocentrante.

    IMPIANTO ELETTRONICO E DI COMANDO
    Sistema elettronico di comando e controllo con tecnologia 4.0. Plc Siemens e pannello touch a colori.

  • Tecnologia avanzata e massima affidabilità

    TENUTA/SOSTEGNO BARRE

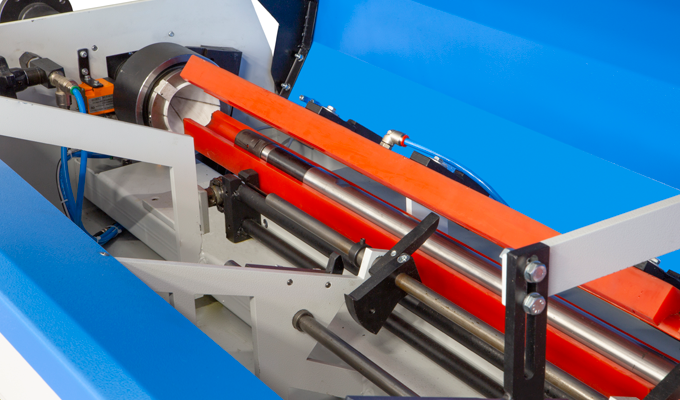

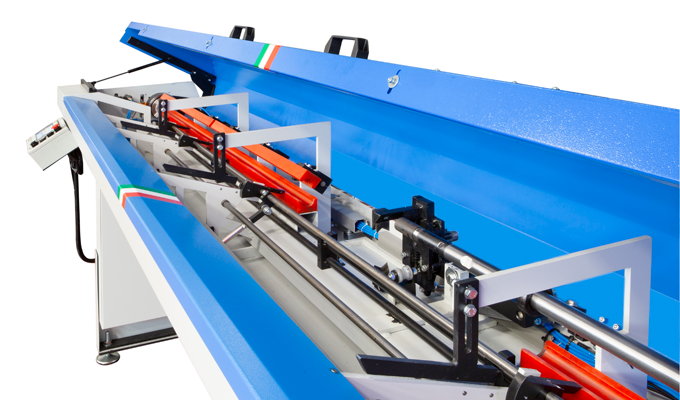

    Le barre vengono sostenute/guidate, all’interno del caricatore, da canale guida in poliuretano lubrificato, composto da settori con attacco rapido e sistema di chiusura pneumatica ed apertura sequenziale all’avanzamento barra. Inoltre grazie al nostro nuovo sistema il canale guida viene lubrificato attraverso il ricircolo della stessa emulsione/olio utilizzato dal tornio.

    DISPOSITIVO CENTRAGGIO BARRE
    Nuovo dispositivo rotante di centraggio barra.

    MAGAZZINO BARRE
    A piano inclinato sporgente con capacità 320 mm e regolazione rapida del prelievo barra da magazzino.



    INGOMBRI
    Ridotte misure di ingombro grazie al sistema di doppio avanzamento della barra.

    ACCESSORI
    Possibilità di spazio porta utensili interno al caricatore.
