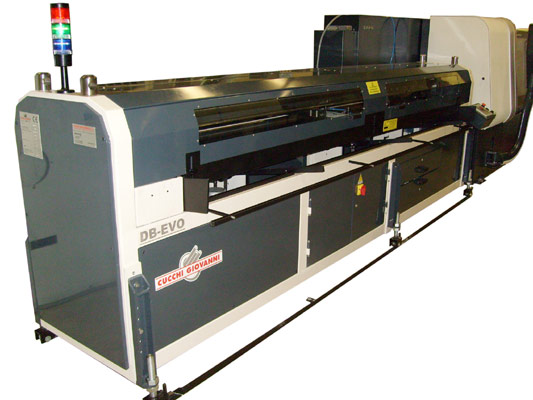

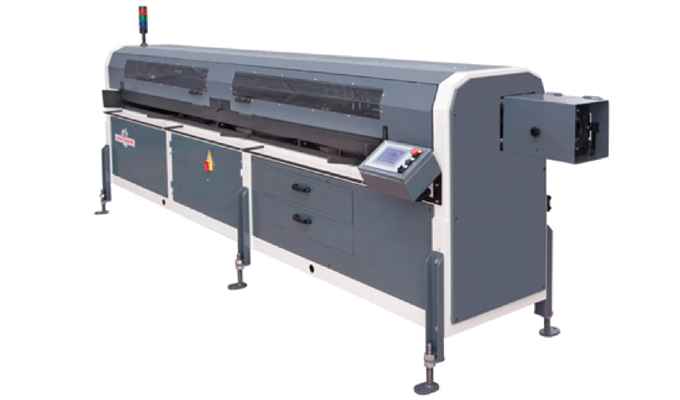

DB-EVO/DB-EVOC

CARICATORE AUTOMATICO DI BARRE PER TORNI MONOMANDRINO CNC

• • Evoluzione e nuovo design

    Questo caricatore è l’evoluzione per l’alimentazione automatica, costante e controllata di barre/tubi di qualsiasi profilo, senza ausilio di lubrificazione. Nuovo design, massima funzionalità, visibilità e accessibilità, mantenendo una struttura adatta ad eliminare qualsiasi vibrazione.

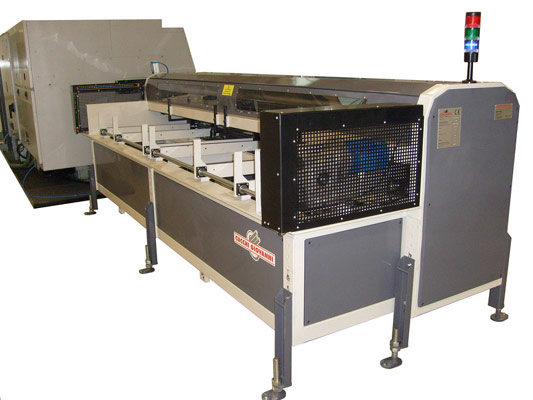

    MAGAZZINO BARRE

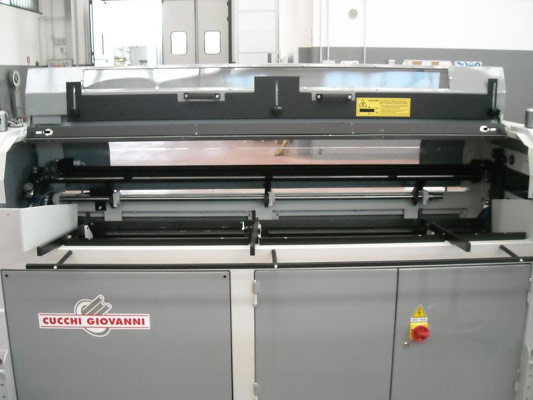

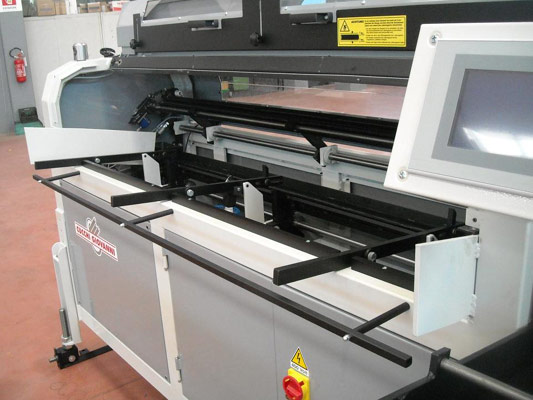

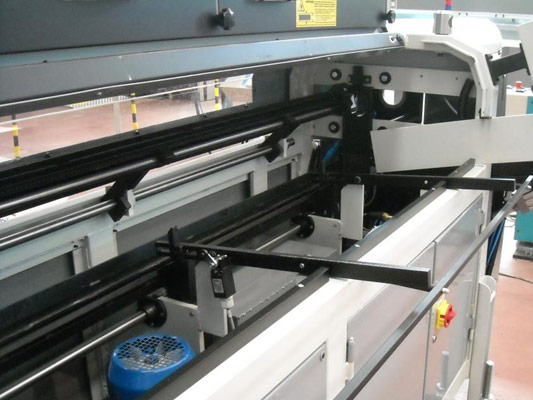

    Magazzino barre interno a piano sporgente dal caricatore, posto sotto l’asse di rotazione barra, per un alimentazione barre continua e senza eccessivi sforzi nell’adagiare la barra sullo stesso .

  • Dimensioni barre e tempi

    DIAMETRI BARRA CARICABILI
    I diametri barra caricabili possono essere da o 10 fino a o 55-70-80-90- 110-120 mm.

    LUNGHEZZA UTILE BARRA (MAX)
    3300 mm. e 1300/1700 mm, senza alcuna modifica meccanica.

    TEMPO DI CARICO BARRA
    Dai 3 ai 6 secondi.

  • Cambio e impostazioni di carico

    CAMBIO DIAMETRO BARRE CARICABILI

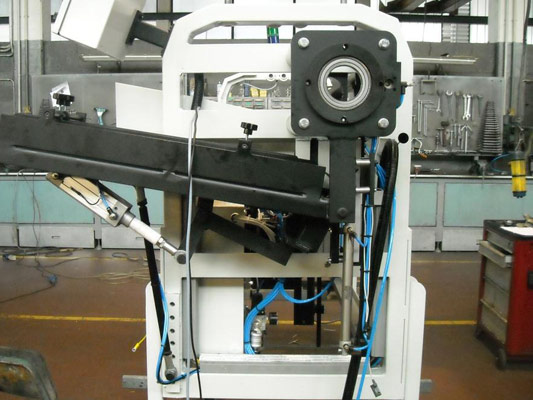

    Il cambio del diametro barre caricabili si effettua in pochissimi minuti, con la sostituzione delle boccole rotanti di sostegno barra.

    IMPOSTAZIONI CARICO BARRE
    Possibilità di impostazione, da pannello comando, del tipo e misura della barra da caricare nelle boccole rotanti.

• Velocità di rotazione

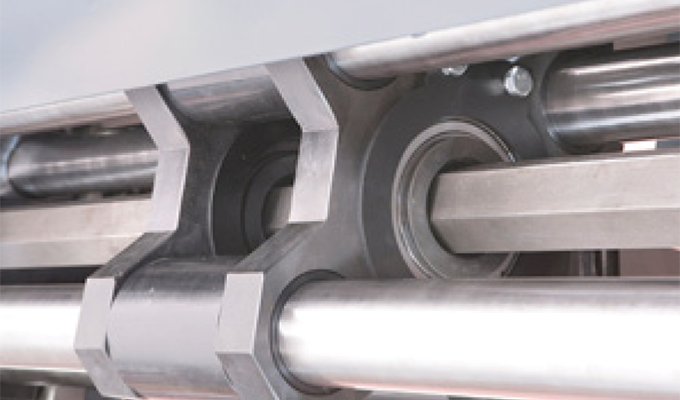

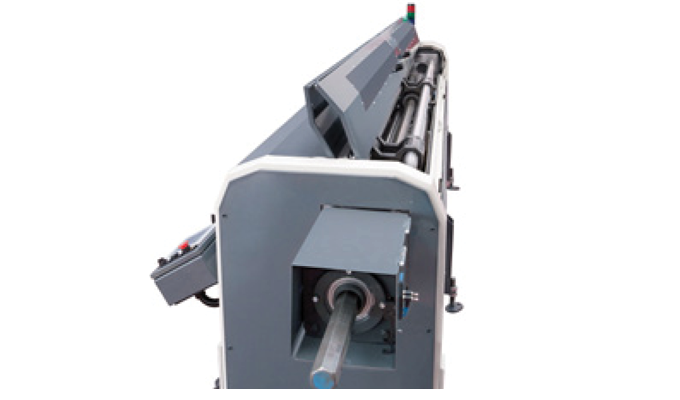

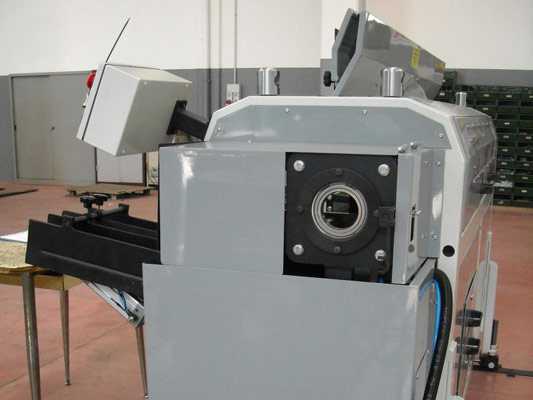

  Il caricatore può raggiungere con barre di qualsiasi tipo (anche laminato) e profilo (tondo, esagono, quadro, rettangolo, ovale, ecc.), abbinato all’impiego di tubi di riduzione nel mandrino del tornio, un elevato numero di giri (senza rovinare la superficie delle barre). Questo grazie alle sue boccole di tenuta barra in poliuretano, rotanti su cuscinetti a sfera , montate su carri mobili e fissi. Senza alcuna lubrificazione della barra in rotazione.

• Dotazione e impianti

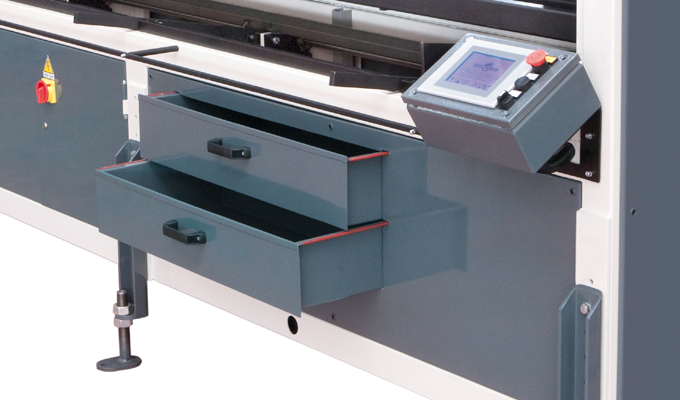

  CASSETTI PORTA ATTREZZATURA

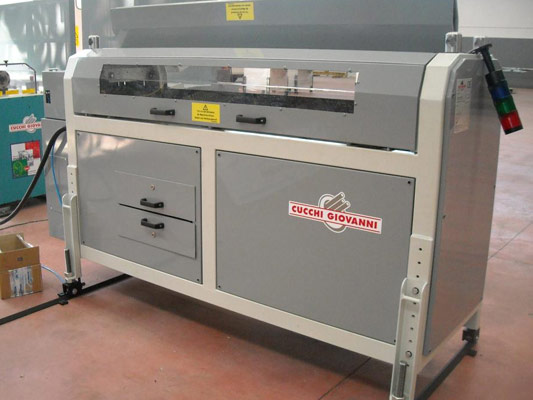

  2 comodi cassetti porta attrezzattura completano la sua dotazione

  IMPIANTO ELETTRONICO E DI COMANDO

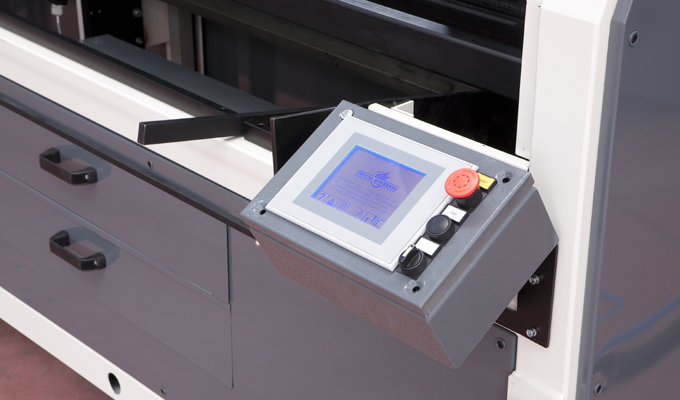

  Nuovo sistema elettronico di comando e controllo di ogni funzione del caricatore (plc Siemens e nuovo pannello comando touch screen), con funzione di risparmio energia.

• Opzioni disponibili

  Opzione magazzino barre dal fascio.
  Opzione carico spezzoni barra.

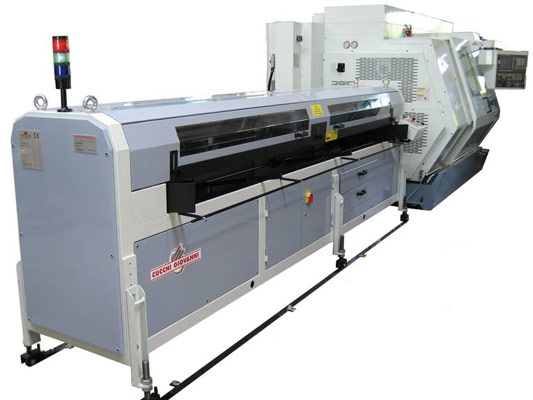

  Opzione spostamento assiale caricatore, tramite rotaie a pavimento.
  Opzione orientamento barra in caricamento.
  Opzione controllo/manutenzione via web.
