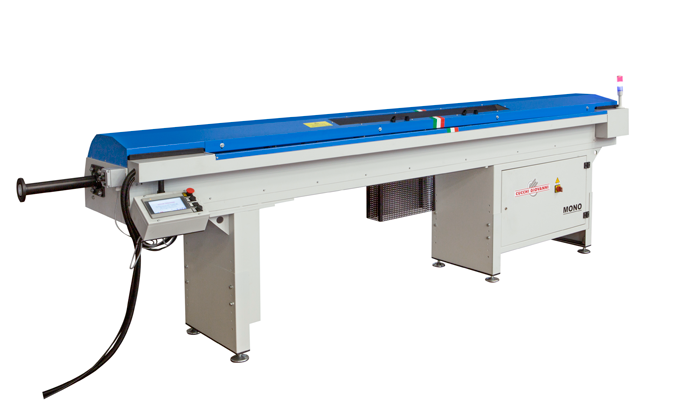

MONO 1.20/40

CHARGEURS DE BARRES POUR TOURS MONO BROCHE À POUPÉE FIXE OU MOBILE

• • Évolution de l'alimentation mono-broche

    Ces chargeurs sont équipés d’une nouvelle technologie développée par Cucchi Giovanni pour alimenter les tours mono broche à poupée fixe ou mobile.

    NOUVELLE TECHNOLOGIE
    Nouveau centreur de barres rotatif pouvant s’adapter à différents diamètres. Le canal guide-barre est lubrifié par la recirculation de la même huile ou émulsion que celle qui est utilisée par le tour.

    MAGASIN DE BARRES
    Magasin de barres intégré de 320 mm avec plan de chargement pour une alimentation des barres en continu et sans effort important pour le chargement des barres par l’opérateur.

    CAPACITÉ DU CHARGEUR EN MM DU DIAMÈTRE DE BARRE
    En fonction des modèles, les diamètres des barres peuvent aller de 3 mm à 42 mm.

    LONGUEUR UTILE DE LA BARRE (maxi)
    Standard 3300, 4100 mm. Autres dimensions sur demande.



    INTRODUCTION DE LA BARRE DANS LE MANDRIN
    Entraînement de la barre par moteur brushless avec motoréducteur équipé d’une carte d’axe électronique permettant la synchronisation pour l’auto-apprentissage de la position de la barre. Extracteur/introducteur de barre, dans la pince du chargeur, à centrage automatique.

    INSTALLATION ÉLECTRONIQUE ET DE COMMANDE
    Coffret de commande électronique. Système électronique de commande et de contrôle de technologie 4.0. PLC Siemens et IHM tactile en couleur.

  • Technologie avancée et fiabilité maximale

    SOUTIEN ET MAINTIEN DE LA BARRE
    À l’intérieur du chargeur, les barres sont soutenues et guidées par un canal en polyuréthane lubrifié, composé de secteurs à raccord rapide et d’un système de fermeture et d’ouverture pneumatique au moment de l’avancement de la barre. D’autre part, grâce à notre nouveau système, le canal de guidage est lubrifié par recirculation de la même émulsion/huile que celle qui est utilisée par le tour.

    DISPOSITIF DE CENTRAGE DE LA BARRE
    Nouveau dispositif rotatif de centrage de la barre.

    MAGASIN DE BARRES
    Plan incliné de chargement d’une capacité de 320 mm et système de réglage rapide du prélèvement de la barre dans le magasin.



    DIMENSIONS ET ENCOMBREMENTS
    Chargeur de faible encombrement grâce au système de double avancement de la barre.

    ACCESSOIRES
    Tiroir de rangement pour les porte-outils à l’intérieur du chargeur.
